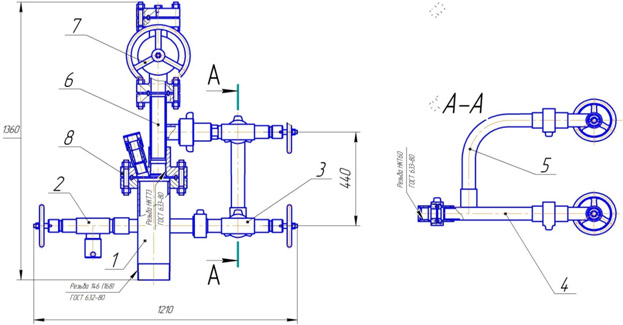

Конструкция арматуры АУЭ-50-14 представлена на рисунке.
Арматура состоит из корпуса головки, трубодержателя, тройника, угловых вентилей, обратного клапана, и отвода углового.
Корпус головки служит для соединения арматуры с муфтой обсадной колонны скважины и снабжен газоотводным штуцером и нагнетательным штуцером, через который осуществляется закачка технологической жидкости в затрубное пространство и измерения уровня жидкости в скважине.
Арматура изготовляется с присоединительными резьбами ОТ, ОТТМ для обсадных колонн диаметром 146 и 168 мм.
По желанию Заказчика комплектация устьевой арматуры может быть изменена.
Все детали узлы и компоненты изготовлены ООО "Авангард".
