Назначение и принцип действия:

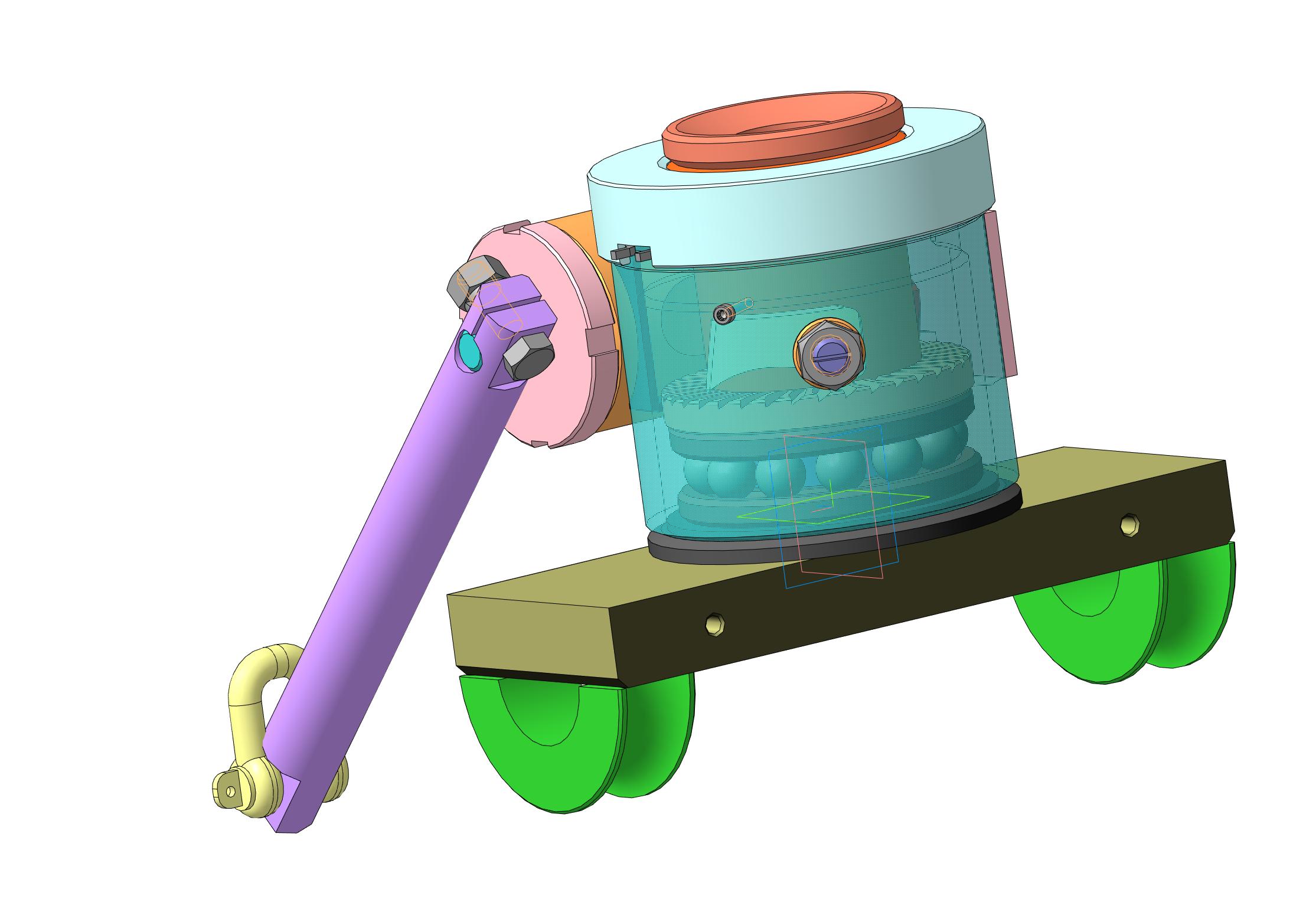

ШВ предназначен для проворота колонны насосных штанг и представляет собой диск, на поверхности которого нарезаны зубья. Этот диск крепится на полированном штоке в защитном корпусе.
При перемещении штанг вниз от воздействия на зубья движетелем, шарнирно закрепленной на оси с рычагом, происходит поворот диска на один, два или несколько зубьев, в зависимости от выставленного угла отклонения рычага.
При движении вниз каждый скребок, установленный на штанге, образует на внутренней поверхности трубы винтообразную очищенную поверхность.
Штанговращатель ШВ позволяет равномерно очищать поверхность труб, не используя сложный червячный механизм и защищать поверхность НКТ, муфты, штанги и полированный шток от неравномерного преждевременного износа.
Штанговращатель ШВ выпускается в двух исполнениях ШВ-300-000 и ШВ-100-000, не различающихся конструктивно но в комплекте с нижней траверсой или без нее.
Наибольшая допустимая нагрузка 12000 кгс
Угол поворота приводного рычага за один ход штока 10..30 градусов.
Диаметр полированного штока 31...38 мм.
Масса ШВ до 21 кг.
