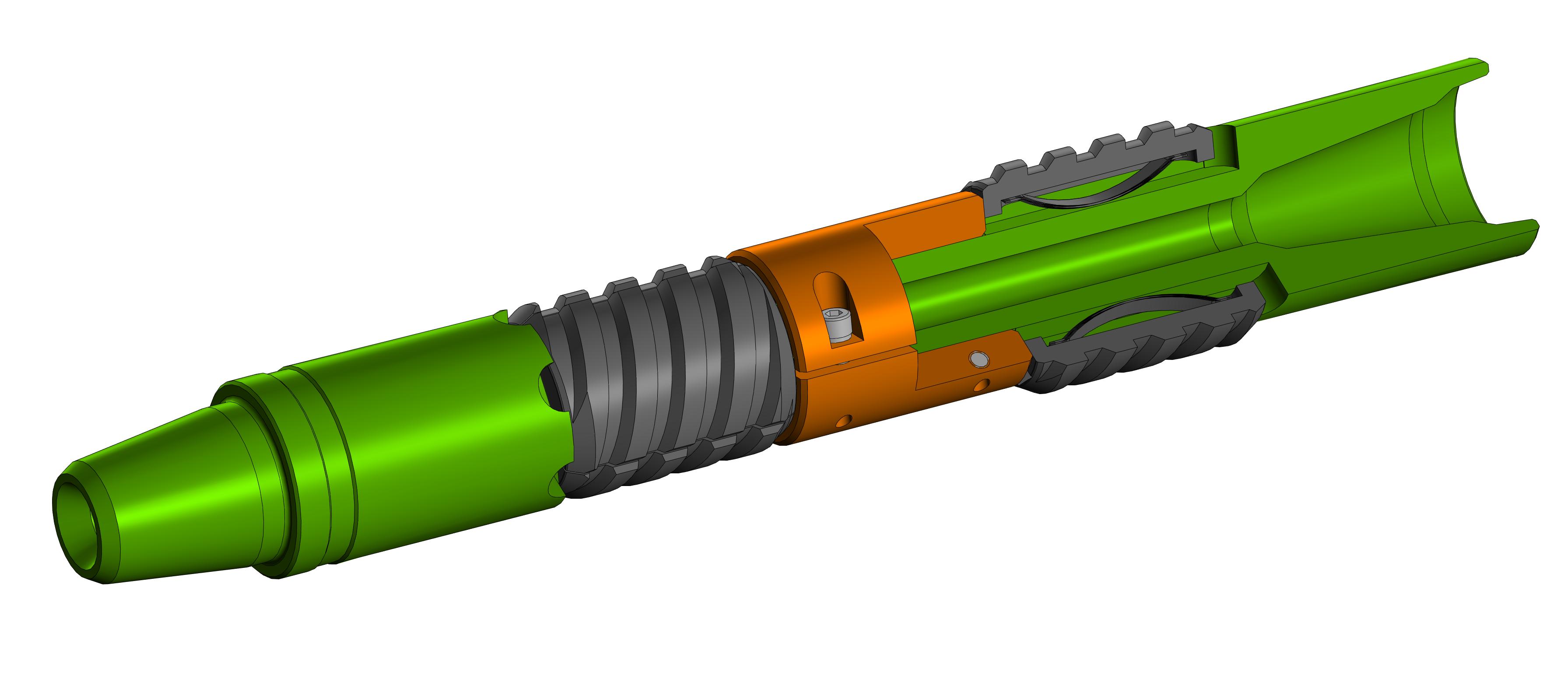

Плашки-ножи крепятся на корпусе скребка с помощью модернизированного крепления типа "ласточкин хвост".
Резьбы для крепления скребка на компоновке низа буровой колонны (КНБК) могут быть выполнены как замковыми, по ГОСТ 50684-96, так и НКТ по ГОСТ 633-80.
Скребки колонные СК изготавливаются для 102, 114, 127, 140, 146, 168, 178 обсадных колонн.
Технические характеристики указаны в таблице:
|
Тип |
Условный диаметр колонны, мм |
Рабочий диапазон (по внутренн. диаметру колонны), мм |
Внутренний (проходной) диаметр отверстия, мм |
Диаметр корпуса скребка, мм |
Длина, мм, не более |
Масса, кг, не более |
Присоед. резьба, по ГОСТ633-80 |
Присоед. резьба, по ГОСТ 50864-96 |
| СК-102 | 102 | 80-92 | 22 | 79 | 600 | 20 | НКТ 60 | З-44(66) |
| СК-114 | 114 | 93-108 | 28 | 88 | 600 | 30 | НКТ 60(73) | З-66(73) |
| СК-127 | 127 | 105-120 | 32 | 95 | 600 | 40 | НКТ 60(73) | З-66(73,76) |
| СК-140 | 140 | 115-130 | 32 | 112 | 700 | 50 | НКТ 73(89) | З-73(76,86) |
| СК-146 | 146 | 122-137 | 32 | 112 | 700 | 50 | НКТ 73(89) | З-73(76,86) |
| СК-168 | 168 | 140-157 | 32 | 118 | 700 | 60 | НКТ 73(89) |
З-86(88) |
| СК-178 | 178 | 152-169 | 32 | 118 | 700 | 70 | НКТ 73(89) | З-86(88) |
Все узлы и детали изготавлюваются ООО "Авангард".
По согласованию с Заказчиком возможны другие, технически исполнимые, варианты изготовления.
Комплект ЗИП в стандартный комплект поставки не входит и должен быть оговорен при согласовании Заказа.
