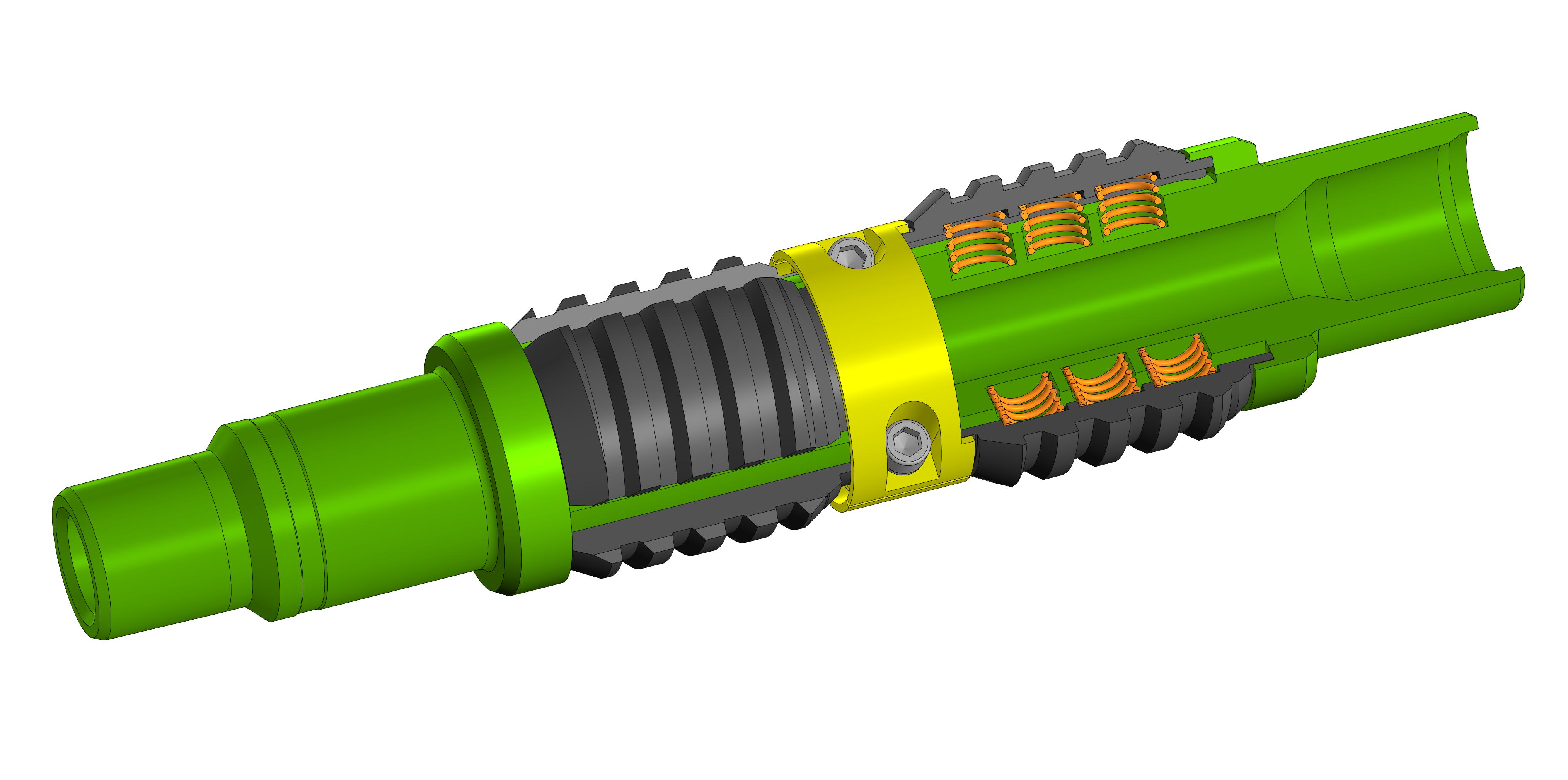

Отличается от скребков типа СК тем, что имеет большой внутренний (проходной) диаметр корпуса, меньший наружний диаметр корпуса, установлены спиральные пружины, крепление плашек типа "ласточкин хвост" не используется.
Для присоединения скребка к компоновке низа буровой колонны КНБК используются резьбы выполненные по ГОСТ 633-80 (НКТ) либо по ГОСТ 50684-96 (замковые).
Скребки колонные СКМ изготавливаются для 102, 114, 127, 140, 146, 168, 178 обсадных колонн.
Технические характеристики указаны в таблице:
|
Тип |
Условный диаметр колонны, мм |
Рабочий диапазон (по внутренн. диаметру колонны), мм |
Внутренний (проходной) диаметр отверстия, мм |
Диаметр корпуса скребка, мм |
Длина, мм, не более |
Масса, кг, не более |
Присоед. резьба, по ГОСТ633-80 |
Присоед. резьба, по ГОСТ 50864-96 |
| СКМ-4-102 | 102 | 80-92 | 25 | 75 | 600 | 20 | НКТ 48 | З-44 |
| СКМ-4-114 | 114 | 95-105 | 25 | 82 | 600 | 30 | НКТ 60 | З-44 |
| СКМ-4-127 | 127 | 105-118 | 32 | 90 | 600 | 40 | НКТ 60 | З-66 |
| СКМ-4-140 | 140 | 116-131 | 46 | 107 | 700 | 50 | НКТ 73 | З-73(76) |
| СКМ-4-146 | 146 | 123-137 | 46 | 112 | 700 | 50 | НКТ 73 | З-73(76) |
| СКМ-4-168 | 168 | 142-158 | 50 | 130 | 750 | 60 | НКТ 73(89) | З-86 (88,102) |
| СКМ-4-178 | 178 | 153-167 | 50 | 137 | 750 | 70 | НКТ 73(89) | З-86 (88,102) |
Все узлы и детали изготавлюваются ООО "Авангард".
По согласованию с Заказчиком возможны другие, технически исполнимые, варианты изготовления.
Комплект ЗИП в стандартный комплект поставки не входит и должен быть оговорен при согласовании Заказа.
Конструктивные особенности позволяют выполнять те же операции, что и СК-102, СК-114, СК-127, СК-140, СК-146 , СК-168, СК-178, но с большими расходами технологических жидкостей и/или возможностью прохода через скрепер исследовательских (геофизических) приборов, специальных штанг, шаров и пр.
