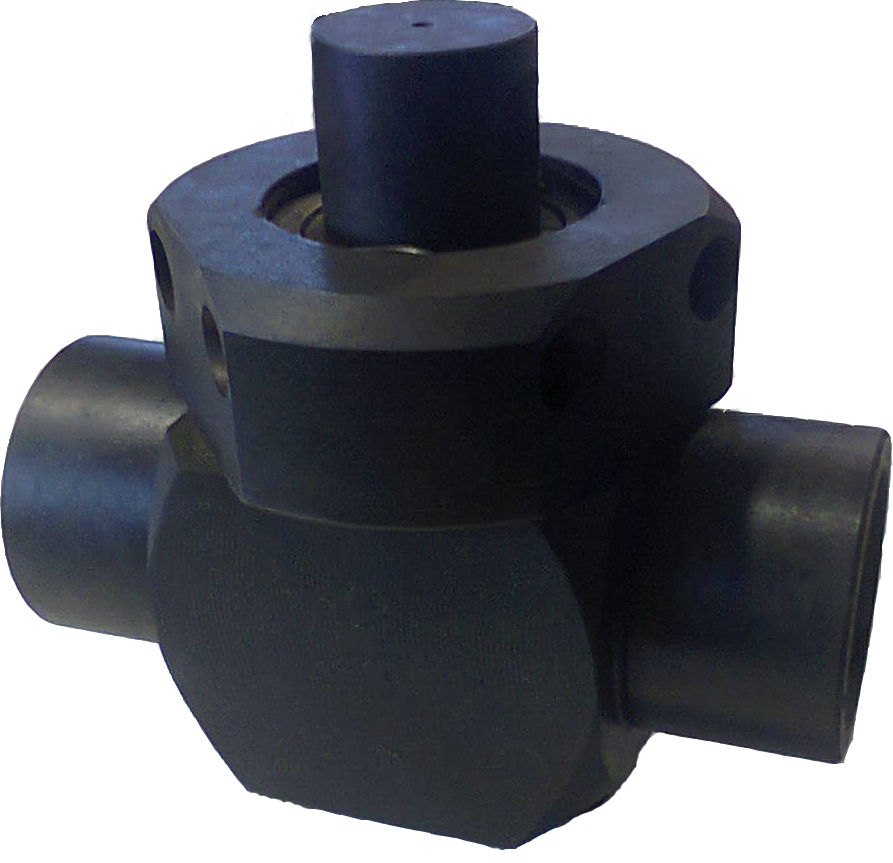

Кран пробковый высокого давления КП-40

Кран КП-40 предназначен для эксплуатации с умеренным климатом

по ГОСТ 15150,УХЛ1. Рабочая среда –нефть и газ с объемным содержанием СО2 - 6 %.

Кран холодостойкий и теплостойкий при температуре от минус 45  ^оС до плюс 120 ^оС.

Рабочее давление Р раб = 40 МПа.

Условный проход Ду = 40 мм.

Присоединительная резьба НКТ-60, ГОСТ-633.

Габаритные размеры не более 170 х 195 х 210 мм.

Масса не более 15 кг.

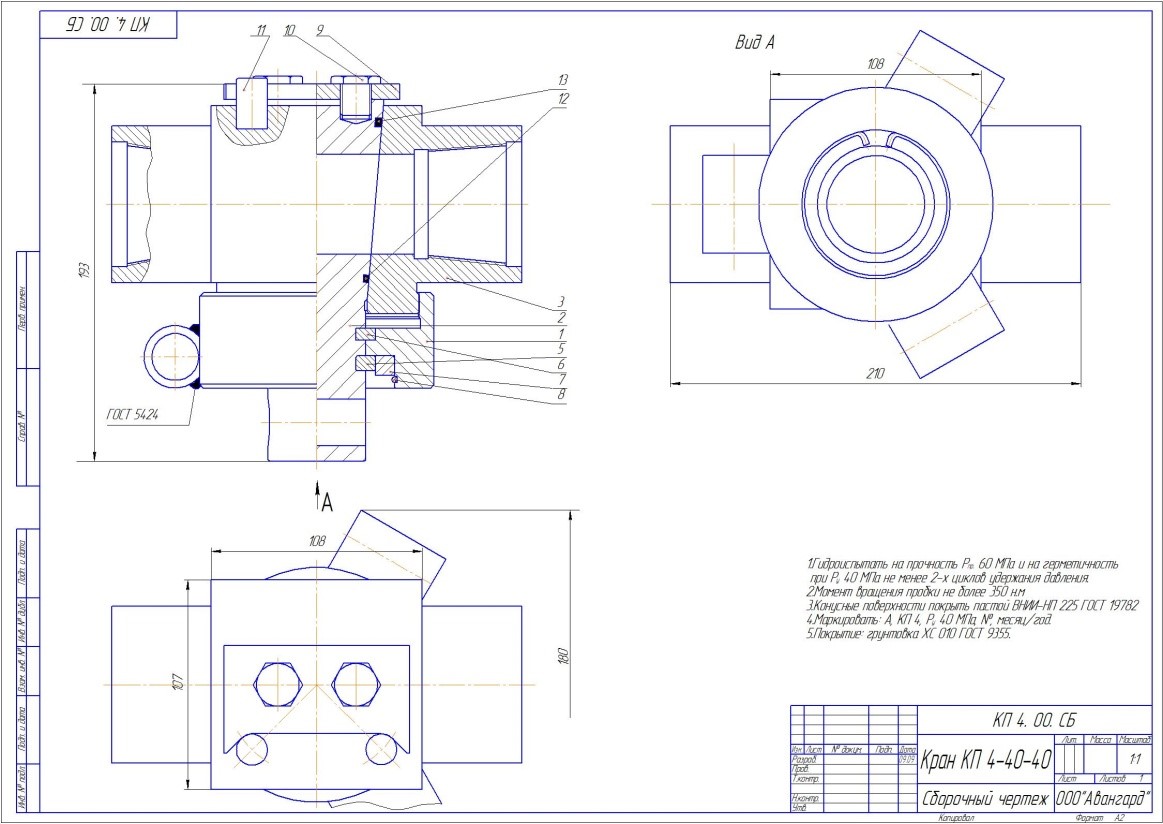

Устройство крана приведено на рисунке. Кран содержит корпус ,конусное отверстие которого сопрягается с конусом пробки. Угол поворота пробки ограничивается пластиной. Выступы которой упираются в штырь, неподвижно установленный на корпусе.

Для поворота пробки необходимо открутить гайку до упора, повернуть пробку на 90 (до упора), закрутить гайку с усилием( резьба левая).

Кран изготовлен из высокопрочной, стойкой к коррозии, кованой стальной заготовки, испытан на прочность давлением 60 МПа (600 Атм.).
