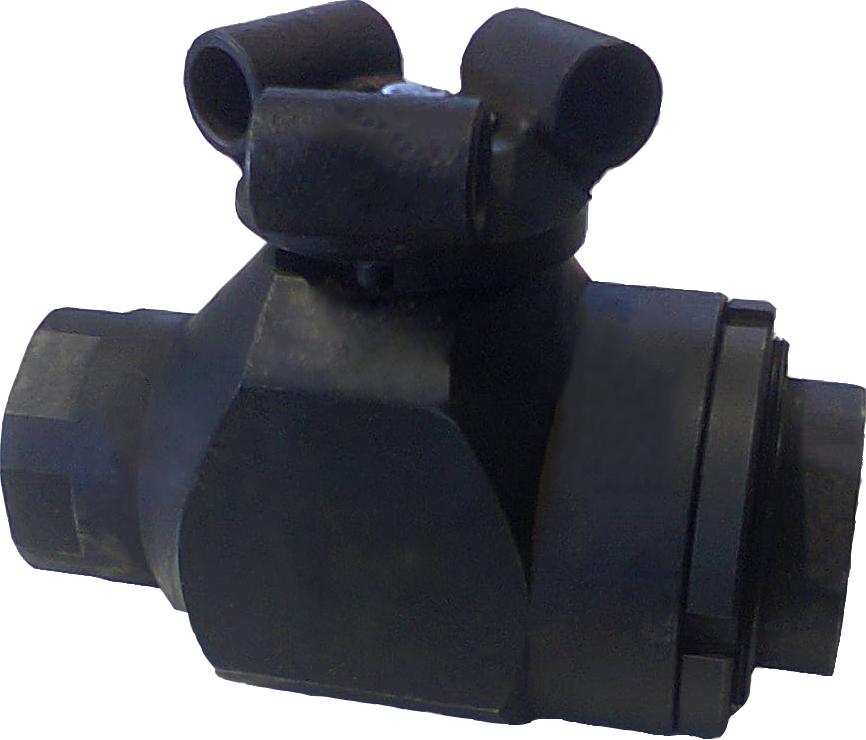

Кран КШ Ду50 предназначен для эксплуатации в умеренном климате
по ГОСТ 15150,УХЛ1.
Кран холодостойкий и теплостойкий при температуре от минус 45 оС до плюс 120 оС.
Рабочая среда - нефть, нефтепродукты и нефтесодержащие жидкости, вода, щелочи, цементные растворы.
Рабочее давление Р раб = 40 МПа., 70 Мпа
Условный проход Ду = 50 мм.
Присоединительная резьба НКТ-60, ГОСТ-633.
Габаритные размеры не более 230 х 130 х 200 мм.
Масса не более 15 кг.

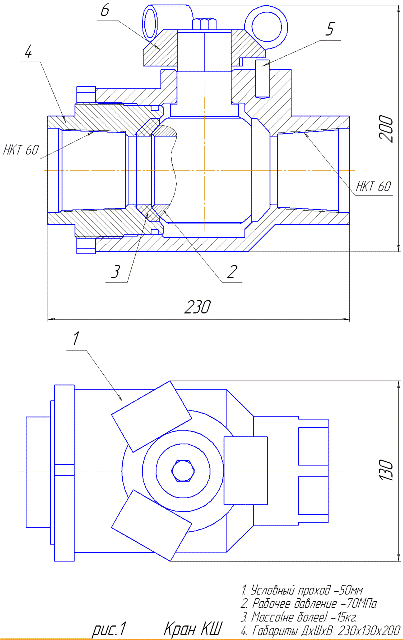

Устройство крана приведено на рисунке.
Кран изготовлен из высокопрочной, стойкой к коррозии, кованой стальной заготовки, испытан на прочность давлением 70 МПа (700 Атм.) и 100 МПа (1000 Атм.).
